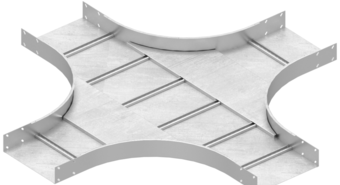

ЛХТЦ-Б-02 / Oтветвитель крестообразный с дном
Артикул ЛХТЦ-Б-02
R = 500 мм
Назначение:
Организация боковых отводов трассы влево и вправо под углом 90° (перекресток)
Технические характеристики:
Тип соединения - внахлест («папа-мама»)
Исполнение:
Ширина W, мм | Высота Н, мм | Толщина металла, мм | Масса**, кг | Исполнение 1 Оцинкованная сталь по методу Сендзимира | Исполнение 2 Горячее цинкование |
200 | 80 | 1,5 | 11,9 | ЛХТЦ-Б-02.2008.15 | ЛХТЦ-Б-02.2008.15.HDZ |
300 | 15,48 | ЛХТЦ-Б-02.3008.15 | ЛХТЦ-Б-02.3008.15.HDZ | ||
400 | 18,94 | ЛХТЦ-Б-02.4008.15 | ЛХТЦ-Б-02.4008.15.HDZ | ||
500 | 23,07 | ЛХТЦ-Б-02.5008.15 | ЛХТЦ-Б-02.5008.15.HDZ | ||
600 | 26,92 | ЛХТЦ-Б-02.6008.15 | ЛХТЦ-Б-02.6008.15.HDZ | ||
700 | 31,61 | ЛХТЦ-Б-02.7008.15 | ЛХТЦ-Б-02.7008.15.HDZ | ||
800 | 36,6 | ЛХТЦ-Б-02.8008.15 | ЛХТЦ-Б-02.8008.15.HDZ | ||
900 | 41,91 | ЛХТЦ-Б-02.9008.15 | ЛХТЦ-Б-02.9008.15.HDZ | ||
1000 | 47,53 | ЛХТЦ-Б-02.10008.15 | ЛХТЦ-Б-02.10008.15.HDZ | ||
200 | 100 | 12,67 | ЛХТЦ-Б-02.2010.15 | ЛХТЦ-Б-02.2010.15.HDZ | |
300 | 16,28 | ЛХТЦ-Б-02.3010.15 | ЛХТЦ-Б-02.3010.15.HDZ | ||
400 | 19,76 | ЛХТЦ-Б-02.4010.15 | ЛХТЦ-Б-02.4010.15.HDZ | ||
500 | 23,91 | ЛХТЦ-Б-02.5010.15 | ЛХТЦ-Б-02.5010.15.HDZ | ||
600 | 27,79 | ЛХТЦ-Б-02.6010.15 | ЛХТЦ-Б-02.6010.15.HDZ | ||
700 | 32,5 | ЛХТЦ-Б-02.7010.15 | ЛХТЦ-Б-02.7010.15.HDZ | ||
800 | 37,52 | ЛХТЦ-Б-02.8010.15 | ЛХТЦ-Б-02.8010.15.HDZ | ||
900 | 42,85 | ЛХТЦ-Б-02.9010.15 | ЛХТЦ-Б-02.9010.15.HDZ | ||
1000 | 48,5 | ЛХТЦ-Б-02.10010.15 | ЛХТЦ-Б-02.10010.15.HDZ | ||
200 | 150 | 14,6 | ЛХТЦ-Б-02.2015.15 | ЛХТЦ-Б-02.2015.15.HDZ | |
300 | 18,26 | ЛХТЦ-Б-02.3015.15 | ЛХТЦ-Б-02.3015.15.HDZ | ||
400 | 21,8 | ЛХТЦ-Б-02.4015.15 | ЛХТЦ-Б-02.4015.15.HDZ | ||
500 | 26,02 | ЛХТЦ-Б-02.5015.15 | ЛХТЦ-Б-02.5015.15.HDZ | ||
600 | 29,96 | ЛХТЦ-Б-02.6015.15 | ЛХТЦ-Б-02.6015.15.HDZ | ||
700 | 34,73 | ЛХТЦ-Б-02.7015.15 | ЛХТЦ-Б-02.7015.15.HDZ | ||
800 | 39,81 | ЛХТЦ-Б-02.8015.15 | ЛХТЦ-Б-02.8015.15.HDZ | ||
900 | 45,2 | ЛХТЦ-Б-02.9015.15 | ЛХТЦ-Б-02.9015.15.HDZ | ||
1000 | 50,91 | ЛХТЦ-Б-02.10015.15 | ЛХТЦ-Б-02.10015.15.HDZ | ||
200 | 200 | 16,55 | ЛХТЦ-Б-02.2020.15 | ЛХТЦ-Б-02.2020.15.HDZ | |
300 | 20,29 | ЛХТЦ-Б-02.3020.15 | ЛХТЦ-Б-02.3020.15.HDZ | ||
400 | 23,89 | ЛХТЦ-Б-02.4020.15 | ЛХТЦ-Б-02.4020.15.HDZ | ||
500 | 28,17 | ЛХТЦ-Б-02.5020.15 | ЛХТЦ-Б-02.5020.15.HDZ | ||
600 | 32,17 | ЛХТЦ-Б-02.6020.15 | ЛХТЦ-Б-02.6020.15.HDZ | ||
700 | 37 | ЛХТЦ-Б-02.7020.15 | ЛХТЦ-Б-02.7020.15.HDZ | ||
800 | 42,15 | ЛХТЦ-Б-02.8020.15 | ЛХТЦ-Б-02.8020.15.HDZ | ||
900 | 47,6 | ЛХТЦ-Б-02.9020.15 | ЛХТЦ-Б-02.9020.15.HDZ | ||
1000 | 53,37 | ЛХТЦ-Б-02.10020.15 | ЛХТЦ-Б-02.10020.15.HDZ |
