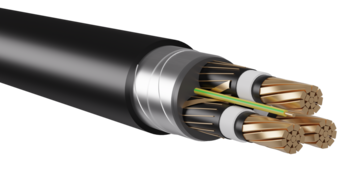

Шахтный кабель ИнСил
![Шахтный кабель](/assets/gallery_thumbnails/6f/6ffe8cd7d774b7a446bbe12d6e9fd693.png)
ИнСил(Ш)-ВВЭ, ИнСил(Ш)-РэпВЭ, ИнСил(Ш)-РэпПЭ, ИнСил(Ш)-ПсВЭ, ИнСил(Ш)-ПсПЭ, ИнСил(Ш)-ВЭБВ, ИнСил(Ш)-РэпЭБВ, ИнСил(Ш)-РэпЭБП, ИнСил(Ш)-ПсЭБВ, ИнСил(Ш)-ПсЭБП, ИнСил(Ш)-ВЭКВ, ИнСил(Ш)-РэпЭКВ, ИнСил(Ш)-РэпЭКП, ИнСил(Ш)-ПсЭКВ, ИнСил(Ш)-ПсЭКП
Кабели силовые ИнСил(Ш) на номинальное напряжение 6 кВ для подземных и открытых горных работ, выпускаемые по ТУ 27.32.14-026-92800518-2023, предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение частотой 50 Гц для основных жил 6 кВ и для вспомогательной жилы до 0,38 кВ. Кабели применяются для прокладки их по горизонтальным и наклонным выработкам шахт без ограничения разности уровней, на поверхности шахт, рудников, по скважинам на подвеске к тросу, а также для прокладки в земле.
Материал токопроводящих жил: медная проволока.
Классы жил в соответствии с ГОСТ 22483-2021: 1, 2, 5.
Номинальные сечения: однопроволочных жил – 6-50 мм²; многопроволочных жил – 6-240 мм².
Состав: Число жил: 3 основные, 1 вспомогательная, 1 жила заземления (по согласованию с заказчиком допускается изготовление без вспомогательной жилы и жилы заземления).
Номинальное напряжение: 6 кВ.
Сопротивление токопроводящих жил: постоянному току, пересчитанное на 1 км длины и температуру 20 °С в соответствии с ГОСТ 22483-2021.
Электрическое сопротивление изоляции, не менее:
Основные жилы – не менее 50 МОм.
Вспомогательная жила – не менее 7 МОм.
Испытательное напряжение: не менее 20 кВ.
Климатическое исполнение: УХЛ, ХЛ.
Кабели предназначены для эксплуатации при температуре окружающей среды:
- до 90 °С кабели с изоляцией из этиленпропиленовой резины и сшиваемой полимерной композиции,
не содержащей галогенов;
- до 80 °С – остальные кабели;
- до минус 60 °С в климатическом исполнении ХЛ, кроме кабелей с изоляцией из этиленпропиленовой
резины и оболочкой из материалов, не содержащих галогенов;
- до минус 65 °С кабели с изоляцией из этиленпропиленовой резины и оболочкой из материалов,
не содержащих галогенов;
- до минус 50 °С – остальные кабели.
Монтаж без предварительного нагрева допускается при температуре:
не ниже минус 20 °С – для кабелей с индексом нг(А)-LS;
не ниже минус 35 °С – для исполнения ХЛ, кроме кабелей с изоляцией из этиленпропиленовой резины и
оболочкой из материалов, не содержащих галогенов;
не ниже минус 40 °С – для кабелей с изоляцией из этиленпропиленовой резины и оболочкой из материалов,
не содержащих галогенов;
не ниже минус 30 °С – для остальных кабелей.
Тип кабеля |
Индекс |
Кабели, не распространяющие горение при одиночной прокладке (общепромышленное исполнение) | - |
Кабели, не распространяющие горение при групповой прокладке по категории А | нг(А) |
Кабели с пониженным дымо- и газовыделением, не распространяющие горение при групповой прокладке по категории А | нг(А)-LS |
Кабели, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, не распространяющие горение при групповой прокладке по категории А | нг(А)-HF |
Кабели огнестойкие, с пониженным дымо- и газовыделением, не распространяющие горение при групповой прокладке по категории А | нг(А)-FRLS |
Кабели огнестойкие, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, не распространяющие горение при групповой прокладке по категории А | нг(А)-FRHF |
Конструктивные модификации и дополнительные индексы:
1. Конструктивное исполнение токопроводящих жил указывается после номинального сечения:
- однопроволочные – добавляется индекс «о»;
- многопроволочные – добавляется индекс «м»;
- круглые – добавляется индекс «к»;
- секторные – добавляется индекс «с», например, ИнСил(Ш)-ВЭБВ 3х50мс-6;
ИнСил(Ш)-ВЭБВнг(А) 3х35мк+1х16мк-6; ИнСил(Ш)-ПсЭБПнг(А)-HF 3х25ок-6.
2. При изготовлении кабелей в холодостойком исполнении к обозначению добавляется индекс «ХЛ», например,
ИнСил(Ш)-ВЭКВнг(А)-ХЛ 3х95мк-6.
3. При изготовлении кабелей с токопроводящими жилами 5 класса к обозначению после конструктивного
исполнения токопроводящих жил добавляется индекс «5», например: ИнСил(Ш)-РэпЭБВнг(А)-LS 3х95мк5-6.
Допускается не указывать тип конструктивного исполнения для вспомогательных токопроводящих жил и жил
заземления с номинальным сечением жил до 16 мм2 включительно.
4. При изготовлении кабелей с изоляцией, внутренней усиленной наружной оболочкой или усиленным защитным
шлангом из поливинилхлоридного пластиката к обозначению добавляется индекс «у», например,
ИнСил(Ш)-ВВЭ(у); ИнСил(Ш)-ВЭБВ(у).
5. При изготовлении кабелей, содержащих сердечник из арамидных нитей, к обозначению добавляется индекс
«а», например, ИнСил(Ш)-ВЭКВанг(А) 3х95мк-6.
6. При изготовлении кабелей, содержащих сердечник со стальным тросом, к обозначению добавляется индекс
«ст», например, ИнСил(Ш)-ВЭКВстнг(А) 3х95мк-6.
Стойкости:
Повышенная относительная влажность воздуха до 98 % при температуре окружающей среды до 35 °С.
К эпизодическому воздействию смазочных масел, бензина и дизельного топлива.
К удару при низкой температуре.
Стойкость изоляции к изгибу при низкой температуре.
Стойкость оболочки к изгибу при низкой температуре.
К воздействию изменения температуры среды.
Срок службы - не менее 35 лет.
Гарантийный срок - не менее 5 лет.
